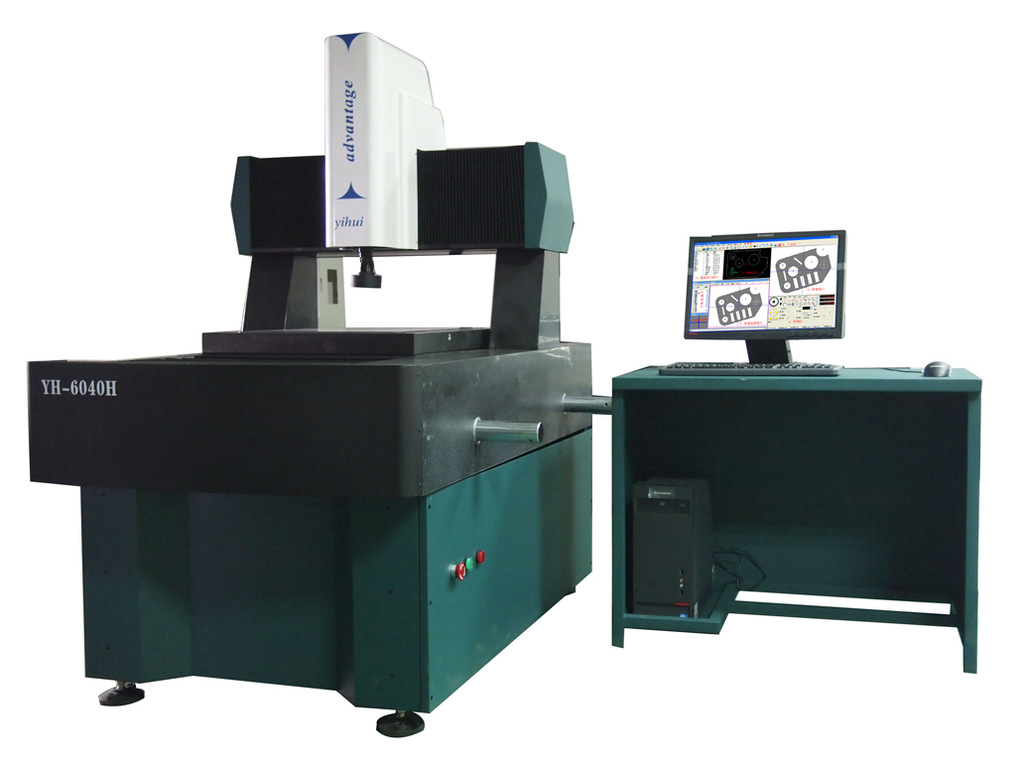

全自动影像测量仪对于相对位置测量有什么作用？

时间:2015-10-22 06:49:08　来源:本站　作者:admin　点击:次

建立坐标系，全自动影像测量仪一般有几种方法，两点确定X轴，两点确定Y轴，建立坐标系等。最常用的是前两种，以两点决定X轴来测量工件。

　　1、首先把所有的被测元素，圆，弧，直线采集出来。

　　2、然后把两点构建X轴坐标系功能，使坐标系的X轴建立在圆1圆2所在的直线上。

　　3、将用坐标平移，使坐标原点设置在中心圆上，中心圆的圆点坐标为（0，0）。

　　4、点击任意一个被测点，其圆点坐标为（x，y），x、y分别为该圆相对于中心圆在水平和垂直方向的距离。

　　该类工件不仅仅是测量圆心距，相对位置关系才是该类零件能否组装合格的关键。

　　对于工件相对位置的检测，是全自动影像测量仪的一个基本检测功能，也是十分重要的检测功能，好的全自动影像测量仪完全可以在检测中做到完美，这是每一台影像测量仪所追求的目标。

以上资料由东莞市亿辉光电科技有限公司提供
